您現在的位置：首頁 >> 產品中心 >> 串聯諧振試驗裝置
主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗
參考標準：GB50150-2006,DL/T849.6-2004等電力行業國家標準規范。
解決方案：

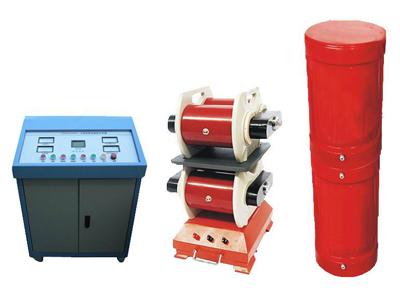

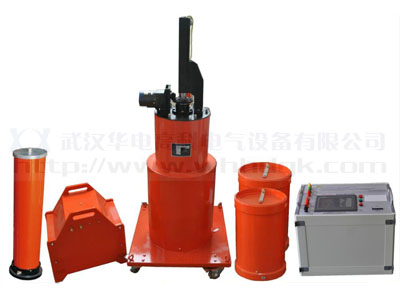

GPXZ-H系列發電機交頻耐壓諧振試驗裝置是華電高科針對發電機交流耐壓專門生產的諧振試驗裝置
|
技術參數
|
|
|
額定輸出電壓
|
0～60kV（AC有效值）及其以下
|
|
輸出頻率
|
45～300Hz
|
|
諧振電壓波形
|
純正弦波,波形畸變率﹤1.0%
|
|
最大試驗容量
|
3000kVA及其以下
|
|
工作制
|
滿功率輸出下,一次連續工作時間15min
|
|
品質因數
|
10～40
|
|
頻率調節靈敏度
|
0.1Hz，不穩定度﹤0.05%
|
|
工作電源
|
AC380V±15%/50Hz±5%
|
|
系列產品配置及適用范圍
|
|||
|
產品型號名稱
|
適用發電機電容量
|
電抗器配置臺數
|
備 注
|
| GPXZ-H20/36-54 |
0.07～0.13uF
|
20kV/0.75A固定電抗器兩臺
|
20kV/0.75A固定電抗器重量:21kg
36kV/0.75A可調電抗器重量:55kg |
|
36kV/0.75A可調電抗器一臺
|
|||
| GPXZ-H220/36-81 |
0.13～0.2uF
|
20kV/1.5A 固定電抗器兩臺
|
|
|
36kV/0.75A可調電抗器一臺
|
|||
| GPXZ-H2-P20/36-108 |
0.2～0.27uF
|
20kV/0.75A固定電抗器兩臺
|
|
|
36kV/0.75A可調電抗器一臺
|
|||
|
20kV/1.5A固定電抗器兩臺
|
|||
| GPXZ-H220/36-135 |
0.27～0.33uF
|
20kV/1.5A固定電抗器兩臺
|
|
|
20kV/0.75A固定電抗器四臺
|
|||
|
36kV/0.75A固定電抗器一臺
|
|||
發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了GPXZ-H系列發電機交頻耐壓諧振試驗裝置。
